Zabezpieczenie rur przed zamarzaniem - jak to zrobić?

Ujemne temperatury potrafią dać się we znaki - w przypadku braku odpowiedniego przygotowania potrafią pozbawić nas dostępu do wody w instalacjach wodnych w nieocieplonych garażach lub kotłowniach, powodując zamarznięcie wody w rurach.

Jak zatem zapobiec takim sytuacjom? Przede wszystkim należy zaopatrzeć się w ochronę antyzamarzaniową do rur pod postacią przewodu grzewczego oraz izolacji rur.

Jaki przewód grzejny do ogrzewania rur?

Najszybszym i najczęściej stosowanym sposobem ogrzewania rur jest zakup przewodu z wtyczką - to najwygodniejsze rozwiązanie nie wymagające wykonania skomplikowanego podłączenia do układu elektrycznego.

Wystarczy wpiąć wtyczkę do gniazdka, aby kabel był w pełni gotowy do pracy Do wyboru mamy przewody samoregulujące oraz stałooporowe.

Przewody samoregulujące - co je wyróżnia?

• moc grzewcza dostosowywana jest do temperatury otoczenia - im niższa temperatura, tym przewód będzie grzał z większą mocą. Wszystko za sprawą dwużyłowego rdzenia przewodu wrażliwego na temperaturę - pod wpływem ujemnej temperatury rdzeń kurczy się, zwiększając swoją przewodność cieplną. Przewód samoregulujący jest polecanym rozwiązaniem w przypadku, gdy rurociąg przechodzi przez pomieszczenia, w których panują różne temperatury - wówczas przewód automatycznie dostosowuje swoją moc do panujących warunków,

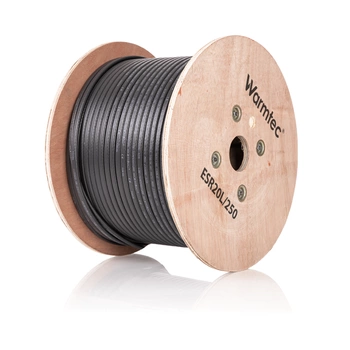

• możliwość cięcia - nie dłuższą niż maksymalna długość jednego odcinka, która jest wyrażona w karcie charakterystyki, najczęściej ok. 100-170 m, co z powodzeniem wystarczy na większość domowych instalacji. Przewody możemy kupić w szpuli 100, 250 lub 500m lub też o innej - określonej długości.Możemy zdecydować się również na gotowe rozwiązanie w postaci gotowego przewodu z wtyczką zasilającą oraz wbudowanym termostatem lub bez.
• łatwy montaż - kable mogą się krzyżować i stykać przy jednoczesnym braku ryzyka przepalenia i awarii, przez co ułożenie na instalacji jest zdecydowanie wygodniejsze,
• przewód może współpracować z regulatorem, lecz nie jest to konieczne - kabel po bezpośrednim podłączeniu do źródła zasilania będzie przez cały czas pobierał energię - minimalną ilość nawet przy dodatniej temperaturze. Dlatego wystarczy wyposażyć się w najprostszy regulator temperatury, który automatycznie odetnie zasilanie kabla. Alternatywą jest zakup przewodu samoregulującego z wbudowanym termostatem - po zamocowaniu przewodu na rurze z termostatem przylegającym bezpośrednio do rury, grzanie zostanie włączone przy spadku temperatury do poziomu 5 st. C.. Ostatnim rozwiązaniem jest ręczne odłączanie wtyczki przy długotrwale utrzymujących się dodatnich temperaturach,
• szerokie możliwości zastosowania - przewody grzejne na szpulach występują w zakresie mocy od 10 do 60W/mb oraz mogą mieć specjalną izolację o podwyższonych parametrach odporności chemicznej oraz temperaturowej, co pozwala zastosować je nawet w trudnych warunkach.

Ze względu na łatwość montażu i bardziej uniwersalną charakterystykę, kable grzewcze samoregulujące z wtyczką (np. FrostProtect) rekomenduje się do ogrzewania krótszych rurociągów wodnych. W przypadku większych instalacji rurociągów wodnych lub technologicznych zaleca się stosowanie dłuższe odcinki przewodów samoregulujących, które można docinać na wymiar na miejscu, natomiast do sterowania najlepiej sprawdzi się zewnętrzny regulator temperatury.

Przewody stałooporowe - co je wyróżnia?

• stała moc grzewcza - przewód po podłączeniu do źródła zasilania zaczyna grzać z maksymalną mocą określoną przez producenta - niezależnie od temperatury zewnętrznej. Dlatego też w przypadku, gdy rurociąg przechodzi przez pomieszczenia o zróżnicowanych temperaturach należy zastosować oddzielne odcinki przewodu w każdym z pomieszczeń wraz z oddzielnym termostatem,
• brak możliwości cięcia - przed zakupem należy określić zastosowanie i dobrać przewód o określonej długości,
• trudniejszy montaż - przewody grzejne nie mogą się krzyżować ani stykać, gdyż grozi to ryzykiem awarii całego układu grzewczego,

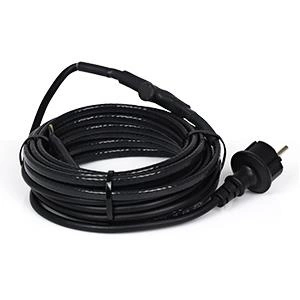

• konieczność użycia termostatu - ciągła praca przewodu bez zastosowanego termostatu grozi przepaleniem przewodu i awarią całego układu grzewczego. Termostat umożliwia automatyczne załączanie i wyłączanie ogrzewania w zależności od panujących warunków zachowując trwałość oraz uzasadnienie ekonomiczne. Alternatywą są kable grzejne z wbudowanym termostatem bezpośrednio na przewodzie, np. Warmtec TS,
• wysoka trwałość - przy zastosowaniu regulatora i działaniu przewodu jedynie w określonych warunkach, ten może odwdzięczyć się bezawaryjną pracą nawet przez kilkadziesiąt lat.

O ile montaż przewodu stałooporowego z wbudowanym termostatem jest stosunkowo prosty, tyle ogrzanie rurociągu z wykorzystaniem standardowego przewodu stałooporowego może okazać się nieco bardziej skomplikowane ze względu na konieczność zastosowania termostatu.

Jak dobrać moc przewodu grzewczego do instalacji antyzamarzaniowej rurociągów?

Ich moc zależy od roli, które mają pełnić - w instalacji antyzamarzaniowej ich rolą jest zapobiegnięcie, aby temperatura medium wewnątrz rury nie spadła poniżej określonej wartości. Nie zawsze będzie to 0 st. C, ponieważ niektóre medium grzewcze wymagają utrzymywania wyższej temperatury, aby zapobiec jego krzepnięciu.

Moc dobiera się na podstawie takich kryteriów, jak:

• średnica rurociągów,
• grubość izolacji termicznej, jaką jesteśmy w stanie wykonać na tym rurociągu,
• temperatura otoczenia - minimalna, jaka może występować w danym miejscu,
• temperatura medium, jaka ma być utrzymywana.

Aby prawidłowo odczytać potrzebną moc poza średnicą rury i grubością izolacji termicznej musimy jeszcze znać maksymalną różnicę temperatur, pomiędzy temperatura dopuszczalną temperaturą rurociągu (np. +5 st C), a skrajnie minimalną temperaturą otoczenia (np. -25 st. C) - w takim przykładzie wyjdzie nam różnica temperatur 30 st. C. Mając komlet danych spoglądamy do tabeli.

Wzór oraz tabela do samodzielnego doboru dostępne są po kliknięciu w przycisk poniżej

Jeżeli masz wątpliwości, jaką moc przewodu powinieneś zastosować w swoim przypadku - skontaktuj się z nami! Nasi specjaliści pomogą dobrać Ci odpowiedni przewód.

Czym zaizolować rurociąg?

• otulina z wełny mineralnej lub szklanej - jest najbardziej rozpowszechnionym rozwiązaniem. Wyróżnia się odpornością na wysokie temperatury, więc doskonale nadaje się do rur przewodzących gorącą wodę. Nie kurczy się i nie kruszy, nie reaguje na wilgoć,
• pianka polietylenowa - toleruje skrajne temperatury z zakresu od -80 do 105 st. C, dzięki czemu sprawdzi się nie tylko w domu, ale także w budynkach związanych z przemysłem chłodniczym,
• pianka kauczukowa - wyróżnia się dobrymi parametrami cieplnymi minimalizującymi straty ciepła - używany głównie podczas eksploatacji urządzeń chłodniczych, wentylacyjnych i klimatyzacyjnych, jednak może posłużyć jako izolacja cieplna rurociągu,
• otulina z pianki poliuretanowej - mimo dobrych właściwości izolacyjnych ocieplanie pianką lub styropianem nie wyróżnia się trwałością - może ulec zniszczeniu zwłaszcza, gdy będzie wystawione na oddziaływanie czynników zewnętrznych.

Jaka grubość izolacji na rury?

Wymagania co do izolacji cieplnej rur zastosowanej w przesyle wody użytkowej i przewodach cyrkulacyjnych, by straty ciepła były na jak najniższym poziomie, opisane są w Rozporządzeniu Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2017 r. poz. 2285)..

Według rozporządzenia grubość izolacji powinna wynosić w przypadku:

• średnicy wewnętrznej rury mniejszej niż 22 mm – grubość izolacji 20 mm,
• średnicy wewnętrznej rury od 22 do 35 mm – grubość izolacji 30 mm,
• średnicy wewnętrznej rury od 35 do 100 mm – grubość izolacji równa średnicy wewnętrznej rury,
• średnica wewnętrzna rury ponad 100 mm – grubość izolacji 100 mm.

Jak mocować przewód grzejny do rury?

• w instalacjach domowych zaleca się montaż rury wzdłuż jej powierzchni,
• w przypadku rury dużej grubości lub narażenia jej na gwałtowne spadki temperatury można okręcić przewód spiralnie wokół rury,
• jeżeli przewód grzewczy posiada wbudowany termostat, należy zamocować go w taki sposób, aby przylegał on do powierzchni rury - dzięki temu będzie on na bieżąco monitorował jej temperaturę, a w razie potrzeby - załączy ogrzewanie,
• aby przytwierdzić przewód do rury należy przykleić go przy pomocy taśmy aluminiowej - dzięki temu zwiększymy również powierzchnię ogrzewania rury, na koniec należy dokładnie zaizolować rurę
